過濾器產品型號及表示方法
過濾器產品型號及表示方法
S – 101 – A10 - A20 - (H) – (B)-M
特別修改
多袋式進/出口形式：B底進底出、S側進側出
帶加熱夾套：H半加熱、F加熱、T全加熱 進出口徑：?"-14"，如20為2”
進出口聯接：G-國標法蘭、A-美標法蘭、D-德標法蘭、J-日標法蘭及B-BSP絲口、N-NPT絲口、T- T型卡箍接頭、O-其它
設計壓力（公斤或兆帕）
濾器材質：A-SS304、B-SS316、C-CS/碳鋼、P聚丙稀、O-其它
濾袋(芯)規格：01短型、02長(雙倍) 型、03微短型、04微長型、05微三倍型
濾袋(芯)數量：1單袋(芯)、2雙袋并聯、03-24四袋(芯)至二十四袋(芯)
濾器型式：E卡箍側入型、S側入型、T側進頂入型、SX濾芯式、M多袋式、MF磁棒式
即
S – 101 – (A) - A20 - (H) - (B) - M
S--濾器型式：E卡箍側入經濟型、S側入式標準型、T側進頂入式標準型、SX濾芯式、M多袋式
1--濾袋數量：01單袋、02雙袋并聯、04-24四袋至二十四袋
01-- 濾袋規格：01-7"短袋、02-7"長袋、03-4"短袋、04-4"長袋、5-特殊規格
A-- 濾器材質：A-SS304、B-SS316、C-CS/碳鋼、P聚丙稀、O-其它
10--設計壓力（公斤或兆帕）
A--進出口聯接：G-國標法蘭、A-美標法蘭、D-德標法蘭、J-日標法蘭及B-BSP絲口、N-NPT絲口、T- T型卡箍接頭、O-其它聯接形式
20--進出口徑：2"-14"，如20為美標2”
(H) --加熱夾套：H半加熱、F滿加熱、T全加熱
(B) --多袋式進/出口形式：B底進底出、S側進側出
M-- 特別修改
如：
S-101-A10-A20表示：側入式標準型單袋過濾器、7"短濾袋、材質SS304、10公斤壓力、美標2”法蘭進/出口
S-103-B16-B40表示：側入式微型單袋過濾器、4"短濾袋、材質SS316、16公斤壓力、英制1 1/2”內絲索接頭
M-602-A06-D200-M表示：標準6袋過濾器、7"長濾袋、材質SS304、6公斤壓力、德標8”法蘭、有特別修改

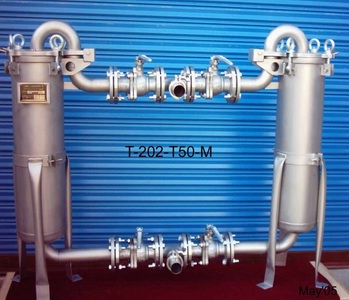

T-202-B10-G30-H-M表示：側進頂入式標準型雙袋并聯過濾器、7"長濾袋、材質SS316、10公斤壓力、國標3”法蘭、半加熱
SX-520-A04-B50表示：濾芯式過濾器、5x20"濾芯、材質SS304、4公斤壓力、2”內絲索接頭
備注：
1． 過濾器結構設計依據德國DIN28005和AD-Merkblatt HP 1/2.11 & 2.12 (01.95) 版本，以及ISO 2768-mk進行。
2． 過濾器強度和密封試驗執行HGJ532-91系列標準。
3． 過濾器聯接法蘭公制執行HGJ46－91系列標準，英制執行ANSI－B16.5系列標準, 如需采用GB、JB、DIN、JIS等標準的法蘭，訂貨時請具體說明。
4． 濾器標準材質：優質不銹鋼304筒體、高強度鍍鋅碳鋼緊固螺栓、丁晴橡膠密封圈
5． 過濾器的工作溫度(℃)：80－240。
6． 訂貨時請注明過濾介質、工作溫度、壓力、流量、操作要求、及過濾精度等。
